INOMAX Low Harmonic VFD Powerful ACS880 voor HVACR en Marine toepassing

Eenvoudige invoering van Inomax

Inomax is een professionele fabrikant vanElektronen met een vermogen van niet meer dan 50 WInomax VFD positie is voorcomplexe toepassingVoor de toepassingen met een hoge vraag naar technologie van wisselstroom aandrijvingen.

Inomax-frequentieomzetters die kunnen concurreren metAB ACS580 ACS880,SIEMENS S120,S150, Schneider ATV9000, Yaskawa U1000, Mitshbishi FR800,Rockwell power flex 755T,700L,Fuji Frenic-VG,Eaton RGX serie

Inomax biedt ook goede oplossingen voor onze klant voor: industriële transmissie, spanningscontrole, tillen, hogesnelheidscentrifuge, precisie machine tools, multi-speed feedback control....

Met de super goede kwaliteit en concurrerende prijs, Inomax AC frequentie inverter breed toepassingen voor staal, cement, chemische, olie en gas, energie, polymer en rubber, pulp en papier, suiker,Mineralen en mijnbouw...

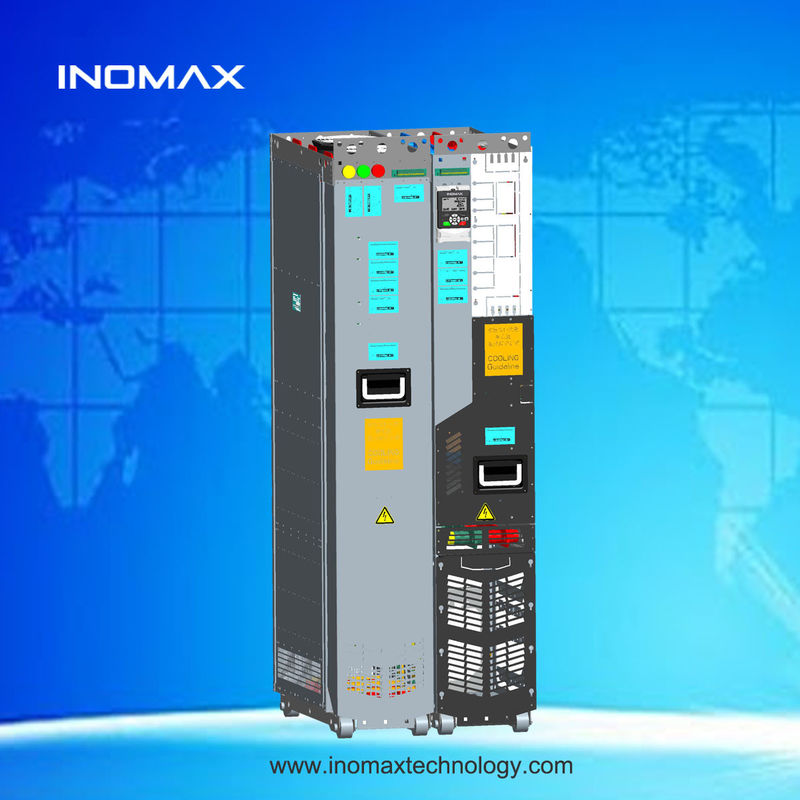

Inomax ACS880 multi-drive

Het verschil tussen standaard regen en lage harmonische aandrijvingen

Er kan enige verwarring zijn over de soorten omvormers standard / 6-impuls, lage harmonische of regen aandrijvingen.

6-puls aandrijvingen

Dit zijn de meest voorkomende soorten omvormers en ze hebben een diode rechtgever op de ingang.

Voordelen:

Relatief kosteneffectief

Compact

Efficiënt (ongeveer 98%)

Makkelijk verkrijgbaar

Nadelen:

Genereren van harmonische signalen op het elektriciteitsnet, met name die zonder dc- of ac-knoop

Energieverspilling bij het remmen (via een remweerstand)

Laagharmonische aandrijvers

Deze vallen in twee categorieën: die met een passief filter en die met een actieve voorkant.Inomax verwijzen naar hun actieve front-end omvormers als Ultra Low Harmonic Drives om duidelijk te zijn over de gebruikte technologie.

Voordelen van passieve filters:

Relatief kosteneffectief

Eenvoudig.

Nadelen van passieve filters

Gecoördineerd voor een specifieke belasting

Kan overbelast raken als de belasting of het aanbod verandert

Niet-dynamisch

Volop

Active Front End Voordelen:

Transistor inbreng brug effectief niet harmonische creëren

Compact

Makkelijk te installeren en te gebruiken

Active Front End Nadelen:

Duurder

Het vermogen van de omvormer is tot ongeveer 95% verminderd.Dit efficiëntieverlies wordt gecompenseerd binnen het energiesysteem door het verlies in de transformator te verminderen., kabels en motor in vergelijking met een 6-puls-omvormer

Regeneratieve (Regen) aandrijving

Deze aandrijvingen delen dezelfde hardware als de lage harmonische aandrijvingen met actieve front-end.in de motor en bij vertragingDit is met name handig bij cyclische belastingen zoals heftrucks.

Voordelen:

Ze kunnen energie die verspild zou worden, terug laten regenereren naar het elektriciteitsnet; dit bespaart geld

Uitstekende remken

Nadelen:

Hoge kapitaaluitgaven

Verminderd rendement (hetzelfde argument geldt voor lageharmonische aandrijvingen met actieve voorkant)

Inomax Laagharmonische aandrijving Andere belangrijke voordelen zijn:

1,Motoroperatie zonder encoder - Superieure dynamische responsprestaties van het gepatenteerde Direct Torque Control (DTC) -motorbesturingsalgoritme van Inomax. Veel toepassingen kunnen zonder encoderfeedback worden uitgevoerd.

2Flexibiliteit - Er worden slechts vier soorten diodenrechtmakers gebruikt om de driefasige AC-invoerkracht over het gehele ACS880-vermogensbereik (200 - 4600 pk) naar de gemeenschappelijke DC-busbalk te omzetten.Invertermodules (aandrijvingen) zijn verkrijgbaar in vijf maten (R4 - R8 frame sizes) en bestrijken het bereik van 1 tot 7000 pkDe motoren worden gevoed door enkele R8-eenheden of door parallelle R8-eenheden.

3Compact ontwerp - Verbeteringen in technologie en vermogen componenten hebben de totale voetafdruk van deze multi-drive met maximaal 50 procent verminderd, in vergelijking met het traditionele ontwerp.

4Een breed scala aan opties - I/O-verlengingen, veldbussen en een pulsencodeer module passen allemaal in de omvormers.

5Adaptief programmeren - Dit programma breidt de vrij programmeerbare I/O en uitgebreide parameterselecties uit die zijn ingebouwd in de multi-drive en via de PC-tool toegankelijk zijn.

6Verminderde installatiekosten - aangezien de modulaire configuratie gebruikmaakt van een gemeenschappelijke gelijkstroombus, is de benodigde kabelingsinvoervermogen een enkele driefasige wisselstroomverbinding.de bekabeling is via een uniek plug-in aansluiting aangesloten op de rechtstellermodule, die vervolgens de hele gemeenschappelijke DC line-up aandrijft.

7"Redundantie - Gemeenschappelijke reserveonderdelen en de mogelijkheid om bij verminderde belasting te blijven werken, indien de module uitgeschakeld is.

Overzicht van de constructie Een Inomax multi-drive is opgebouwd uit verschillende secties.

De belangrijkste eenheden van deze multi-aandrijvingssystemen zijn:

1. Basislijnmodules (Basic Line Modules):

Het is alleen ontworpen voor zuivere rectificatie en het interieur bestaat uit thyristordioden en gelijkstroom-invoerlijnreactoren.

2.Smart Line Module (SLM-module voor terugkoppelmiddel): [niet aanbevolen]

Het is samengesteld uit een IGBT- en een gelijkstroomvervlakkingscapacitor en kan de stroomvoorziening corrigeren en energie terugvoeren naar het net.De DC-busspanning kan niet constant en verstelbaar zijnGewoonlijk onderrated.

belasting, de typische waarde van de netstromenharmonische THDi <30-35%

3Actieve rectificator-ALM-module (Active Line Module): [aanbevolen en voorkeursgebruik]

Het is samengesteld uit IGBT- en DC-gladdercapacitor, heeft de functie van feedback en rectificatie en kan ook intelligent worden bestuurd.

Het werkelijke stroomverlies aan de voedingszijde is dicht bij een sinusgolf, waardoor schadelijke harmonische signalen worden onderdrukt.Deze rechtstellermodule moet een overeenkomstige AIM-inkomende module gebruiken.

Op dit moment zijn de typische stroom- en spanningsharmonica aan de netzijde onder nominale belasting

Toepassingen

Inomax heeft een brede toepassing op verschillende gebieden, bijvoorbeeld staal, cement, chemie, olie en gas, elektriciteit, polymeer en rubber, pulp en papier, suiker, mineralen en mijnbouw, elektrotechniek,Automobiele en gebouwsautomatiseringssector om de volledige energie-efficiënte oplossing van hoge kwaliteit te bieden.

Als de belangrijke rol voor de automatisering van schepen, Inomax VFD nemen belangrijke verantwoordelijkheid.
Het maakt niet uit of het gaat om de Azimuth-drijver of de boogdrijver, of de kraan of de lier. Inomax kan u altijd een bevredigende oplossing bieden door superprestaties en hoge kwaliteit.

Machines voor het ontmantelen van tunnelsDe Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de evaluatie van de resultaten van de onderzoeksprocedure.De machine moet een groot koppel hebben en ook een VFD met kleinere afmetingen hebben omdat de ruimte beperkt is.Een betrouwbaar en efficiënt frequentieregelsysteem is daarom essentieel voor een succesvolle tunnelbouw.INOMAX vloeistof koelingsfrequentie aandrijving oplossing biedt een optimaal besturingssysteem dat voldoet aan de eisen van tunneling.

Het systeem bestaat uit frequentiedruksystemen, waterkoeling.kan hoge precisie controle van de gemeenschappelijke inductie motoren en hoge efficiëntie permanente magneetmotoren in het grote vermogen bereik onder de voorwaarde van 380De ultracompacte structuur en de hoge krachtdichtheid maken het bijzonder geschikt voor toepassingen met beperkte installatieruimte en ruwe omgevingen.en heeft uitstekende prestaties onder verschillende extreme omgevingsomstandigheden.

Voordelen van INOMAX Vloeibare koelingsfrequentiedrive-oplossing

Hoge efficiëntie
INOMAX vloeibare koelingsfrequentie aandrijving oplossing is zeer efficiënt en kan tot 70% energiebesparing bieden in vergelijking met conventionele luchtgekoelde systemen.Dit wordt bereikt door gebruik te maken van watergekoelde motoren, die een hoger rendement hebben dan luchtgekoelde motoren.vermindering van het energieverbruik en minimalisatie van slijtage van de componenten.

Betrouwbare prestaties
De INOMAX-oplossing voor vloeistofkoelfrequentiedruk is ontworpen om een betrouwbare prestatie te bieden in ruwe omgevingen.

Gemakkelijk onderhoud
INOMAX vloeibare koelingsfrequentiedrive-oplossing is eenvoudig te onderhouden en vereist minimale stilstandstijden.het gemakkelijk maken om defecte onderdelen te vervangen of te reparerenDe vloeistofkoelers zijn ook ontworpen met afneembare panelen voor een gemakkelijke reiniging.

De Inomax multi-module aandrijving ACS880 wordt geleverd met verschillende soorten voedingseenheden, waaronder diodevoedingseenheden en regeneratieve voedingseenheden.Eén stroomvoorziening en een gelijkstroombus met meerdere omvormers verminderen het stroomvermogen van de lijn en de grootte van het systeem.

Gebruik prima besturing van vrijwel elk type wisselstroommotor met directe koppelregeling (DTC), inclusief inductie- en permanente magneetmotoren en synchrone machines.Oplossingen voor veel verschillende toepassingen (zoals papiermachines)In de eerste plaats is het mogelijk om de nieuwe technologieën te ontwikkelen voor de productie van elektrische apparaten (zoals windmachines, walserijen, verwerkingslijnen, kranen, boormachines en scheepvaartmachines) met flexibele verbinding en een breed scala aan opties.
