Inomax sinusgolffilter scheepsbouw sinusgolffilter voor distributeurs

Introductie van sinusgolffilters

Sinusgolffilters (ook bekend als sinusoïdale filters) zijn passieve componenten die worden gebruikt om elektrische schakelingen te voorzien van de juiste frequenties om een optimale prestatie te garanderen.Ze zijn laag doorlaatapparaten, wat betekent dat ze lage frequentie signalen doorlaten, maar hoge frequentie signalen blokkeren of belemmeren..

Circuits waarvoor langere kabels nodig zijn, hebben meestal sinusvormige filters om rechthoekige pulsbreedte-modulatie (PWM) -signalen om te zetten in gladde golfspanning.Dit voorkomt vroegtijdige schade aan de schakelingen en verlengt de levensduur van wisselstroommotor aandrijvingen door de spanning op de isolatie van de motor te verminderen.

Waar worden sinusvormige filters voor gebruikt?

Sinusoïdale filters beschermen motorwikkelingen en lagers tegen schade als gevolg van spanningspieken, kabelscheuren, stroomverlies en oververhitting.,vervoerders, compressoren, liften en kranen.

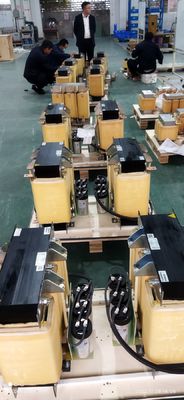

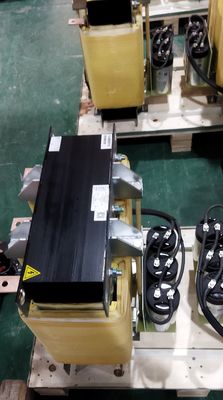

Inomax sinusgolffilters

Inomax Sinusgolffilters zorgen voor een schoner, sinusoïdale voeding van uw motor. Dit vermindert de warmteophoping, verlengt het bereik van de kabels en minimaliseert het geluid. Geniet van verbeterde motorgezondheid, systeemprestaties,en voldoen aan strengere EMI-regels met een Inomax filter.

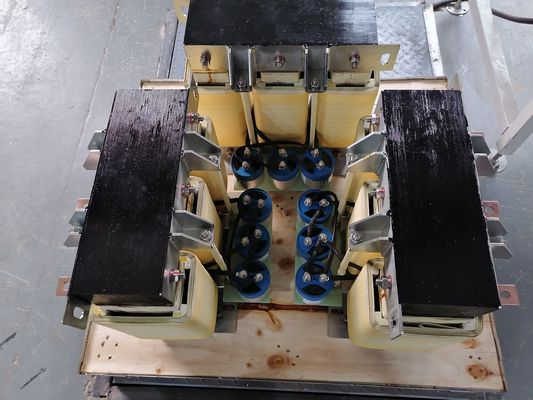

Inomax Sinusgolffilters zijn ideaal voor toepassingen die een sinusoïdale uitgangsgolfvorm vereisen.600 HzDit wordt bereikt door het gebruik van zorgvuldig ontworpen condensatormodules en kabelsets.

Onze filters zijn gebouwd om een nominale spanning van 220V 400V 440V 480V 525V 690V AC te verwerken en zijn verkrijgbaar in stroomcategorieën van 1,3A tot 710A, waardoor ze geschikt zijn voor verschillende toepassingen.

Nominale stroom en spanning

Inomax's standaard sinusgolffilters zijn ontworpen om te worden toegepast met de meest gebruikte standaard motor aandrijvingen en motoren die beschikbaar zijn op de wereldwijde markt.Voor specifieke en speciale behoeften ontwerpt Inomax aangepaste sinusgolffilters die zijn aangepast aan de specifieke behoeften.

In beginsel is de nominale motorstroom en de werkcyclus de definitie van de
Inomax sinusweeffilters zijn bedoeld voor 150% overbelasting gedurende 1 minuut, één per uur.Bovens 150% nominale stroom kan de verzadiging van de inductance worden bereikt en vernietigen de apacitors.
Het wordt aanbevolen dat de nominale stroom van het sinusgolffilter
gelijk aan of groter is dan de nominale motorstroom en moet overeenkomen met en verenigbaar zijn met de nominale capaciteit en de werkcycluscapaciteit van de motor aandrijving.
Voor aandrijvingsmotoren die isolatie-transformatoren voeden, wordt een sinusgolffilter geselecteerd met een nominale stroom die gelijk of groter is dan die van de primaire stroom van de transformator.

Selectie van sinusgolffilter

Wat de spanning betreft, biedt Inomax sinusgolffilters voor 400 VAC, 500 VAC, 600 VAC en 690 VAC toepassingen.bij spanningen > 500 VAC worden sinusgolffilters aanbevolen, ter bescherming van de motorwindingisolatie tegen hoogspanningspieken.
In gevallen waarin de selectie van de motor aandrijving is gemaakt vóór de selectie van de sinusgolf filter, is de gebruikelijke manier om de sinusgolf filter te dimensioneren op de overeenkomstige motor aandrijving.de juiste selectie van het vermogen hangt aan de ene kant af van de aandrijvingen met betrekking tot specificaties, bv. nominale stroom, spanning, lijnfrequentie, schakelfrequentie van de motor, motorfrequentie, omgevingsomstandigheden (temperatuur,de motor en de prestatie van de applicatie.Bovendien moeten de lengte van de motorkabel, het type kabel, het type motor en bepaalde specifieke toepassingsvereisten in overweging worden genomen.
