Oplossingen

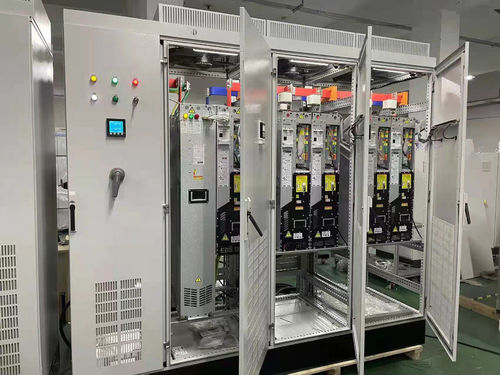

Elektrische motor testbank/dynamometer is een voordelig gebied voor Inomax 4Q regeneratieve aandrijving. Hier delen we met jullie wat details.   Invoering van het motorproefbankproject De testbank voor elektromotoren bestaat uit 2 motoren, de ene is MUT (Motor onder test), de andere is DM (Driving motor). Tijdens de test controleert de controller de motor snelheid en het koppel.Een motor werkt in de motormodusHet systeem kan functies realiseren: 1- Motorhoudbaarheid en mechanische eigenschappen 2.Temperatuurverhoging en overbelasting van de motor 3.Motorveld verzwakking prestaties en efficiëntie, vermogen factor 4Vertoon van spanning, stroom, koppel, snelheid, uitgangsvermogen en efficiëntie in realtime Selectie van VFD voor motorproefbankproject   1- Power unit. Om ervoor te zorgen dat het motorconstante koppel uitgaat, de DC-busspanning stabiel houdt en de storing in de site vermindert, selecteert u Inomax AFE (Active Front End) als rechtmaker,Inomax AFE rechtgever neemt IGBT om diode rechtgever te vervangen, standaard met LCL-filter, ingang THDi < 5%. Wanneer de motor testbank werkt, een motor is onder motorische modus, de andere is regeneratieve modus, zodat kan selecteren kleine vermogen rating rechtgever De converter gebruikt 2 stuks vermogenseenheid, het frequentiebereik van de uitgang is 0 ~ 1000Hz, de frequentieresolutie is 0,01Hz, de open loop-koppelresponstijd is minder dan 20 ms.   2- Controleinheid. de regelaarregelaar (RCU) en de omvormerregelaar (ICU), via een aandrijfkabel,drie modules uitgang uvw tegelijkertijd door de reactor en vervolgens concatenate de uitgang om een enkele motor te rijden   Voordelen van Inomax 4Q regeneratieve aandrijving voor motorproefbank   1De mechanische energie die door de primaire motor wordt gegenereerd, wordt omgezet in elektrische energie en wordt weer in het net gevoerd.   2. Goede tweerichtingsbelastingskenmerken Biedt een tweerichtings consistente belastingcapaciteit om zich aan te passen aan verschillende mechanische tests van het stuurvermogen.   3Een breed scala aan snelheidsaanpassingen In principe kan het nominale koppel van de belasting van nul snelheid tot 5-6 keer het veldverzwakt worden voorzien.   4. Hoge koppelresponssnelheid De koppelresponssnelheid van de elektrische dynamometer kan het ms-niveau bereiken en wordt gebruikt in de gesimuleerde belasting en de nieuwe energiesector.   5Kan worden gebruikt als een energiebron, zoals mechanische efficiëntie, generator, een machine voor meerdere doeleinden   6, een verscheidenheid aan beschermingsfuncties Verschaffen van verschillende beschermingsfuncties, zoals faseverlies, overspanning, overstroom, oversnelheid, enz., ter bescherming van de dynamo en de proefstukken.

De Shougang Group is een van detop 5 ultra-grootde producenten van staal in China en is tevens een staatsonderneming. De jaarlijkse staalproductie bedraagt ongeveer40 miljoen ton.   Onze samenwerking met Shougang is gebaseerd op een renovatieproject. De vorige ABB-aandrijvingen waren kapot en moesten vervangen worden. Zij hebben een hoge vraag naar de nieuwe frequentiedruks, moeten een betere of even hoge kwaliteit en prestaties hebben als ABB en een concurrerende prijs hebben. Er zijn meer dan10 gezelschappendeelnemen aan de aanbesteding. Na meerdere vergelijkingen en vertoningen, winnen we de aanbesteding. Aangezien het transformatieproject alleen kan worden voltooid tijdens de productstopperiode, zijn onder de momenteel voltooide projecten:Shougang 1580 warmwalsen, ter vervanging van ABB's ACS800, spanningsbereik van 380V-690V, minimum vermogen 55KW, maximum vermogen 2000KW,b. met een vermogen van meer dan 50 W;De door ons geleverde modellen omvatten een enkele aandrijving, multi-module aandrijving en 4-kwadrant regeneratieve aandrijving.Shougang 1580 warmgewalste verticale rollen, vervangen door Siemens 6SE70, allemaal met ProfibusDP-communicatie;Vervanging van 90 ton klemkraan voor de staalindustrie, communicatie Profinet, Siemens 1513PLC, Betrouwbaar, efficiënt, kosteneffectief.We houden ons aan onze beloften. Als professionele fabrikant van frequentiedruksystemen met meer dan 12 jaar ervaring in de industrie biedt Inomax: 1Frequentiedruksystemen voor metaalindustrie, marine, mijnbouw, olie en gas, HVAC, enzovoort.2Speciale aandrijvingen voor winder/unwinder, voor torenkraan, voor CNC-machines, voor BCP-pompen.2"Complete solution provider voor verschillende applicatieprojecten. Inomax is uw vertrouwde wereldwijde partner in AC-frequentie aandrijvingen, AC servo aandrijving en zonnepompen omvormers,We zijn volledig gericht op onze oorspronkelijke bedoeling om klantgericht te zijn en ons te concentreren op het bieden van de beste ervaring voor de klant., waarde creëren, volhardend blijven met elk klein detail, volhouden in het opbouwen van het vertrouwen en het vertrouwen, en de grootste voordelen en waarde brengen aan onze klanten!

De stalen plaat snijmachine is een apparaat voor het langslangs snijden van metalen breedspiraal materialen.aluminiumfolie, enz.). Anders dan de algemene scheermachines, zijn de volgende machines:Deze apparatuur rollt het cirkelvormige lemmet op de plaat om een nieuw type oneindig lange scheer actie te voltooien.   Structuur van de snijmachine: deze bestaat uit ontwikkeling (ontwikkeling), voedingspositiëring, snijden en snijden, krullen (winding) en andere apparatuur.De belangrijkste functie ervan is het snijden van het brede spoelmateriaal in een smalle breedte en een bepaalde grootte van het spoelmateriaal ter voorbereiding op andere verwerkingen in de toekomst.   Bij het ontwerpen van de productielijn van de slijpmachine ontwierpen de fabrikanten een geïntegreerd bouwschema.die de stijfheid van de mechanische structuur aanzienlijk kan verbeterenDeze structuur is echter afhankelijk van de snelheids- en koppelregeling van de aandrijving van de motor.Door de uitstekende snelheids- en koppelregeling van de krachtige aandrijving, verbetert het niet alleen de productie-efficiëntie, maar vermindert het ook het mechanisch storingspercentage en de onderhoudskosten.   Apparatuur zoals ontwikkelen (ontwikkelen), snijden en snijden, wikkelen (wikkelen), lamineren en andere apparatuur moeten worden uitgerust met een motor en een bestuurder.De voedingsmachines voor het plaatsen en voeden van de randen moeten worden uitgerust met twee motoren en aandrijvers., en elk transmissie-onderdeel wordt aangedreven door een servomotor.   8pcs Inomax ACS880 aandrijvingen regelen de servomotoren en communiceren met de pc via Profinet om snelheid en koppel modus controle te realiseren.   De motor is gekoppeld aan de machine tijdens de algemene debugging ter plaatse.de dynamische identificatie kan niet het effect van een nauwkeurige identificatie bereikenInomax ACS880-bestuurder kan statische identificatie uitvoeren op basis van het stoppen van de motor en niet draaien,en de kenmerken van de motorgegevens nauwkeurig identificeren om een nauwkeurig motormodel te bouwenOm de aandrijving de directe koppelregeling te laten uitvoeren om een beter regeleffect te bereiken.   De Inomax ACS880-driver heeft een superieure prestatie en kan de servomotor bedienen om bij lage snelheden een hoog koppel uit te geven.voldoet aan de eisen van verschillende complexe werkomstandigheden op verschillende toepassingsgebieden. En communiceren met PC via Profinet communicatie en uitwisselen van gegevens in real time, die de stabiele en betrouwbare werking van het totale systeem van de snijmachine kan garanderen.En bij het besturen van de snijmachine, slijplijn en lamineerlijn met hoge spanningsvereisten, zal de stalen plaat worden uitgerold voor spanningsregeling,In deze omgeving verhoogt de bestuurder de trillingsonderdrukking in de koppelmodus.De toestand is nog steeds stabiel., en de plaat heeft geen trillingen.   Belangrijkste voordelen van Inomax ACS880:   1Excellente prestaties en rijke functies   De ACS880 is een hoogwaardige omvormer voor directe koppelregeling, die klanten uitstekende prestaties en rijke functies biedt.geschikt voor allerlei complexe toepassingen.   2 hoge prestaties   De ACS880-aandrijving maakt gebruik van directe koppelregelingstechnologie, die een snelle koppelrespons en een hoge snelheidsprecisiecontrole heeft om een superieure besturingsprestatie te garanderen.   3 Aandrijving van synchrone en inductiemotoren   ACS880 VFD kan niet alleen asynchrone inductiemotoren aandrijven, maar ook synchrone servomotoren,asynchrone servomotoren en koppelmotoren met of zonder feedback om een perfecte aanpassing van de motor te bereiken.   4 Modulair en compact ontwerp   Het ontwerp in de vorm van een boek, kleine afmetingen, multi-module schema is beschikbaar voor meer dan 160 kW. Externe opties omvatten apparatuur zoals input chokes,Invoerfilters en remweerstanden voor verschillende systeemconfiguraties.   5 Software met hoge prestaties   Door middel van de speciale monitoringssoftware is het mogelijk om de status van de motor en de bestuurder te controleren, de vernieuwingssnelheid van het high-end bewegingsbesturingsniveau online te controleren,en intuïtief het probleem van de veld applicatie te analyseren.

Over de rollende molen in de metallurgie, vorig jaar hebben we een project gedaan in een stel fabriek in Henan provincie vorig jaar, het is onze regeneratieve aandrijving toepassing in 20-roll reversible molen project.In totaal 4 motoren: 1 stuks 1900 kW hoofdrolmotor,2 stuks 2000 kW wikkelmotoren en 1 250 kW wikkelmotor.De ingangsspanning van onze omvormer is 690VAC.De nominale frequentie van de hoofdspoelmotor is 18,2 Hz, de maximale werkfrequentie is 56,6 Hz, de nominale frequentie van de spoelmotor is 12,7 Hz, de maximale werkfrequentie is 48,2 Hz,de nauwkeurigheid van de spanningsregeling is minder dan 1%, is de maximumsnelheid van de rollende lijn 600 m/min en is de nominale spanning van de motor 660 V.Ons ontwerp voor dit project is een 5pcs AFE + 16pcs SMM-omvormer.

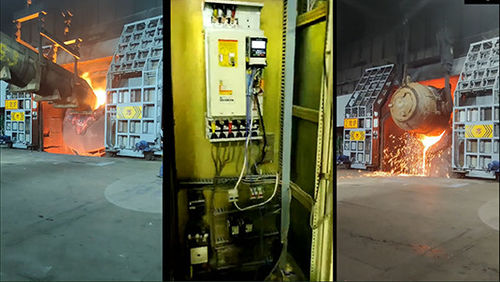

Verplichtingen van de omvormer voor het AC-VFD-besturingssysteem:- Ik weet het niet.(1) De mechanische kantelomvormer kan 360° continu draaien, wordt aangedreven door 4 sets 90 kW variabele frequentiemotoren en kan op elke plaats met nauwkeurigheid stoppen.Het moet ook snelheidsregulerende prestaties hebben volgens de procesvereisten. De kantelpositie kan bepaalde vergrendelingseisen hebben met aanverwante apparatuur zoals zuurstoflance, ladle car en rookkap; (2) Bij de werking moet de maximale veiligheid en betrouwbaarheid worden gewaarborgd.de kantelmachine moet voor korte tijd kunnen blijven werken en tot het einde van de eerste staaloven kunnen worden onderhouden. (3) De kantelmachine moet een goede flexibiliteit hebben om de schokbelasting en de door starten en remmen veroorzaakte trillingen te bufferen.   Oplossingen: Aangezien deze 4 motoren stijf met elkaar verbonden zijn, moeten de snelheden van alle motoren absoluut gesynchroniseerd zijn, zodat de transmissie van de 4 motoren de master/slave-besturing gebruikt,en de gegevens worden verzonden tussen de 4 schijven via interne communicatie. De omvormer wordt gebruikt als de gastheer, die de snelheid aanpast en het uitgangsmoment instelt.en volledig op te lossen van de "knikken" en "schudden" probleem veroorzaakt door de asynchrone werking van de motor.   De omvormercapaciteit van de staalfabriek van Henan Yaxin is 100 ton, de kantelmotoren van de omvormer zijn 4 sets van 90 kW frequentieomvormermotoren,En de zuurstof lance motoren zijn 2 sets van 75kW frequentie conversion motorenHet bovenste besturingssysteem gebruikt de PLC van GE van de serie 90-70. Tussen de 4 aandrijvingen stuurt de meester een besturingsactie naar de slaaf, en de slaaf accepteert de start- en stopopdrachten en de ingestelde waarde van het door de meester gestuurd koppel.Wanneer een slaaf faalt, het heeft geen invloed op de communicatie en de werking van de meester en andere slaven, zodat het kan blijven draaien tot de juiste tijd voor het onderhoud; wanneer de meester faalt,De slaaf ontvangt een signaal om over te schakelen naar de meester om het systeem normaal te maken Operatie, wacht tot het juiste moment om de defecte apparatuur te repareren. Aangezien het wisselstroom VFD een belasting met een hoog startkoppel is, wordt een directe koppelregeling toegepast, de stopmodus is de rampstopmodus,en een remkop en een remweerstand worden gebruikt om de terugkoppelingsenergie op te nemen.
