Harmonische bewaker 5% passief harmonisch filter hoge snelheid afgestemd harmonisch filter

Vanwege het uitgebreide gebruik van niet-lineaire belastingapparatuur op commercieel en industrieel gebied, is het stroomvoorzieningssysteem van ondernemingen zwaar geharmonisch vervuild.Verbetering van de elektriciteitskwaliteit van het net en verzekering van een veilige werking van het netIn het algemeen worden door bedrijven actieve harmonische filters of passieve harmonische filters gebruikt om de harmonische te verminderen.

1Configuratie en werkingsprincipe verschillen

met een vermogen van meer dan 10 W, is a new type of power electronic equipment which are developed based on the high-speed DSP devices and adopts the modern power electronics technology and digital signal processing technology to realize dynamically suppressing harmonics and compensating reactive power.
Het Active Harmonic Filters-systeem bestaat voornamelijk uit drie onderdelen: de harmonische detectie-module, de besturingsmodule en de omvormerbrugmodule.Wanneer de harmonische waarden in het raster worden gedetecteerd door de harmonische detectiemodule, berekent de besturingsmodule de huidige waarde die moet worden gecompenseerd en stuurt het commando naar de brugmodule van de omvormer,dan genereert de inverter brug module een gelijke maar tegengestelde stroom om de harmonische stroom te compenserenWe kunnen het actieve filter als stroombron nemen, dat het effect van harmonisch filteren kan bereiken door actief omgekeerde harmonische stroom te genereren.
Een passiefharmonisch filter (PHF) is een mechanisch filterapparaat dat wordt gemaakt door vermogenskondensatoren, reactoren en weerstanden te combineren.Gebaseerd op de inherente impedantiekarakteristieken van de condensator en de weerstand, het passieve vermogenfilter heeft een lage impedantie van de harmonische van een specifieke frequentie en biedt een omleidingskanaal voor de harmonische stroom bij deze frequentie,waardoor de harmonische stroom in plaats van het elektriciteitsnet in het filter kan stromenDe passieve filter is als een extra lading die harmonische absorbeert. Het bereikt het effect van het verzachten van harmonische door passief absorberen van harmonische inhoud.

2Het vermogen van harmonische filtering en reactieve energiecompensatie is verschillend.

APF kan actief reageren binnen een bepaald bereik en de veranderende harmonische stroom in het elektriciteitsnet dynamisch volgen en compenseren.Het kan alle harmonieën compenseren of selectief compenseren van de harmonische orden tussen de 2e en 50e orde.Het effect van de harmonische schommelingen kan meer dan 95% bereiken.Het actieve filter kan ook het reactievermogen van de fundamentele golf dynamisch compenseren en de krachtfactor verbeterenBovendien gebruikt de AHF een real-time dynamische lineaire compensatiemethode, die de fluctuerende harmonische waarden en reactievermogen, die zowel in frequentie als grootte variëren, tegelijkertijd kan verminderen.en de correctie van het reactievermogen is stapsloos en zonder schakeldrempels.
De meeste passieve harmonische filters zijn ontworpen voor harmonics van specifieke frequenties.Het kan alleen de harmonieën van vaste orden elimineren (3,5,7) in een bepaald frequentiebereik. Omdat de structuur eenvoudig is, kan de real-time dynamische compensatie niet worden gerealiseerd. Daarom kan het harmonische mitigatie-effect slechts ongeveer 65% bereiken.En omdat de reactieve vermogen filtering moet de capaciteit bezettenBovendien gebruiken passieve filters een niet-lineaire compensatiemethode bij de optimalisatie van reactief vermogen.Omdat het stap voor stap input is, is er een wisselende compensatiegrens.

3Reactietijd en invloed door frequentie variatie verschillen.
Het actieve harmonische filter gebruikt het IGBT-besturingssysteem, dat een hoge beheersbaarheid en snelle respons heeft, en de compensatieprestaties worden niet beïnvloed door de netfrequentie.Het geavanceerde algoritme stelt het apparaat in staat om de uitgang van de volgende schakelfrequentie binnen 10 ms te berekenenDe reactiesnelheid bedraagt daarom niet meer dan 10 ms. Het kan een snelle en stabiele compensatie realiseren voor snel veranderende harmonics.
De reactiesnelheid is traag en de frequentieverandering van de passieve filters zal de resonantiepunt verplaatsen.die het harmonische filtereffect zal verminderen.

4De invloed van systeemimpedantie en belastingvariaties verschilt.
Actieve filters worden niet beïnvloed door systeemimpedantie en belastingvariaties.Wanneer de componenten van de harmonics groter zijn dan de AHF-compensatiecapaciteit, wordt alleen het compensatie-effect verminderd en zal de apparatuur niet beschadigd raken.
De passieve filters worden ernstig beïnvloed door netimpedantie en er zijn risico's op harmonische versterking en harmonische resonantie.PHF kan beschadigd of zelfs verbrand raken door overbelasting.

5- Capaciteit Uitbreiding Vermogen is anders

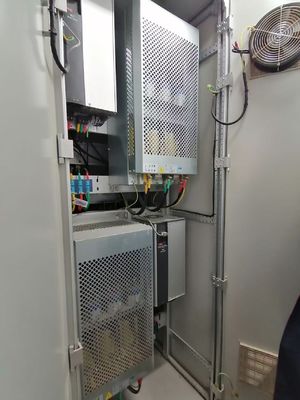

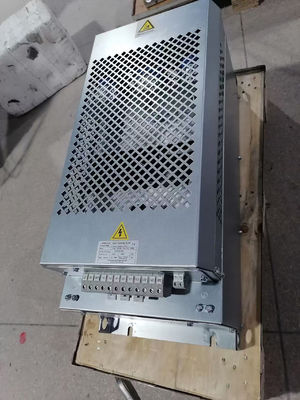

Het is eenvoudig te installeren en uit te breiden in de toekomst.de capaciteit kan worden uitgebreid door nieuwe AHF-modules in te voerenBovendien beschikt de AHF naast het actiefharmonische filter van het racktype ook over wandmodules die zelfs zonder kast kunnen worden geïnstalleerd.

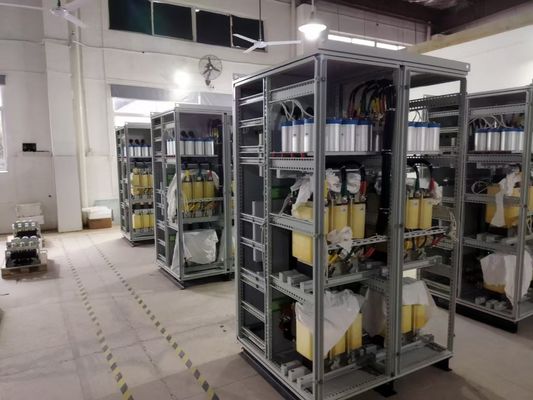

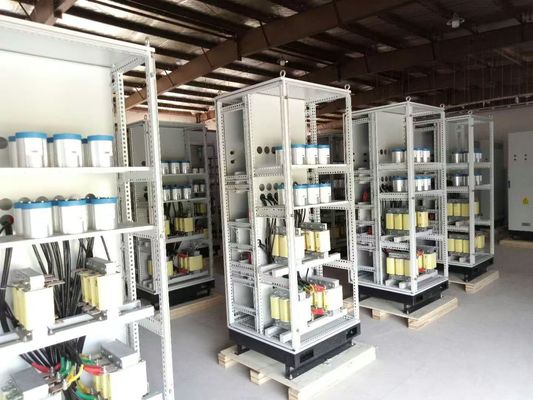

Passive Harmonic filters hebben een grote hoeveelheid configuratie van vermogen condensatoren banken. Het apparaat is groot en moeten meer ruimte in beslag nemen.Zodra de installatie is voltooidAls de PHF-uitbreiding vereist is, moet het filtercircuit opnieuw worden toegevoegd en de ruimte van de hele kast opnieuw worden gerangschikt.Het is zeer waarschijnlijk dat een nieuwe energie distributie kabinet toe te voegenHet is ook belangrijk dat de filteringseigenschappen van passieve filters sterk worden beïnvloed door de systeemparameters.het filterapparaat kan falen of zelfs resonantie veroorzaken.

6Productie- en onderhoudskosten verschillen.
Actieve harmonische filters maken gebruik van hoogfrequente schakeling van geavanceerde elektrische componenten om harmonische annulering te realiseren, waardoor de productiekosten relatief hoog zijn.Maar hoewel de initiële investeringskosten hoog zijn, het betere compensatie-effect, het geringe verlies en de lage onderhoudskosten maken het economischer om te overwegen op lange termijn.
De initiële investeringskosten van PHF zijn laag, maar vanwege de nadelen zoals groot verlies en het apparaat zelf heeft harmonische inhoud, enz.,de toekomstige onderhoudskosten zijn relatief hoog.

7- Applicatiesites zijn anders.
Het Active Power-filter wordt voornamelijk gebruikt op plaatsen waar het harmonische onderdeel en de grootte dynamisch veranderen en het harmonische onderdeel rijk is.
Passieve vermogenfilters zijn vooral geschikt voor plaatsen waar de harmonische componenten en grootte relatief stabiel zijn en de harmonische componenten relatief eenvoudig zijn.

Al met al, AHF VS PHF, welke is beter om de energie kwaliteit te verbeteren?

Het is afhankelijk van uw installatie profiel de belasting configuraties. actief harmonische filters zijn de moderne serie van passieve harmonische filter. in het algemeen, als het budget is voldoende,Active Power Filter is de eerste keuze.Als het budget beperkt is, is de hybride combinatie compensatie van Active Harmonic Filter en conventionele condensator banken ook aanvaardbaar.De passieve filters zijn de beste keuze..

Inomax is een professionele harmonische filterspecialist. We produceren niet alleen harmonische filterapparatuur, maar bieden ook een oplossing voor harmonische filters.Onze ingenieurs zullen u helpen om te analyseren en geven de exacte oplossing om PF te verbeteren en te verminderen THDi gratis.
