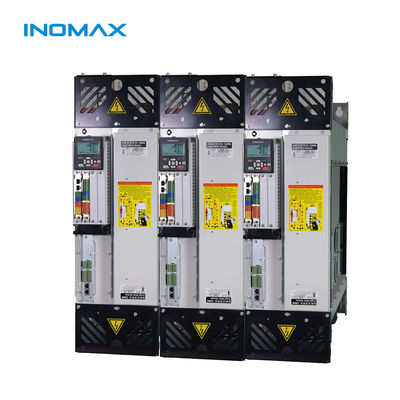

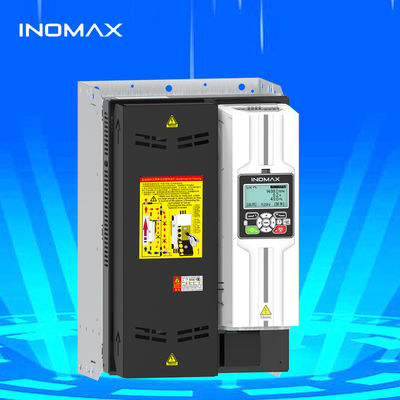

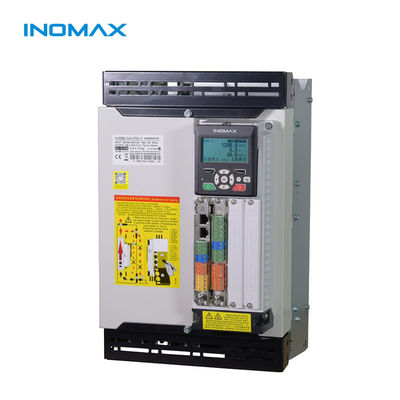

500KW-1000KW Laagspanning VFD voor PMSM Motor met 220V-690V 3-Fase Voeding

Brand Name:	Inomax
Model Number:	ACS880-B23-05A6-3B
MOQ:	1
Prijs:	$500

Detail Information

Productomschrijving

Detail Information

Plaats van herkomst:

CHINA

Certificering:

Controlemodus:

Slipcompensatieregeling, V/F -regeling, sensorloze vectorregeling, directe koppelregeling, PID -rege

Nominale spanning:

220 V, 380V, 690, 1140

Vermogensfase:

Nominale kracht:

1.5 kW-5000 kW

Afmetingen:

167.5*185.8*80mm

Vermogensbereik:

0,75 kW-5000 kW

Spanningsbereik:

220V, 230V, 240V, 380V, 400V, 440V, 480V, 500V, 520V, 600V, 660V, 690V

Protocoltype:

Modbus, Canopen, Profibus, Profinet, Ethercat, Ethernet

Koppelrespons:

Minder dan 5 ms

Snelheidsnauwkeurigheid:

Minder dan 0,5%

Dynamische reactie:

0,7% s

Frequentiebereik:

0 ~ 1000Hz

Frequentieresolutie:

0,01 Hz

Input THDI:

<5%

Uitgangskoppel:

2 keer koppel in nulsnelheid

Markeren:

500KW-1000KW VFD

220V-690V variabele frequentiedruk

3 de Omschakelaar van de fasefrequentie

Productomschrijving

500KW-1000KW AC VFD voor laagspanning PMSM-motor

Hoogwaardige DTC-aandrijving ontworpen voor complexe industriële toepassingen die precieze snelheids-, spannings- en positiebesturing vereisen.

Modelreferentie	ACS880 abb analoog
Producttype	Hoogwaardige DTC-aandrijving
Toepassingen	Complex, Zwaar, Snelheidsregeling, Spanningsregeling, Positieregeling, Hefregeling, DTC, STO, Richtingkoppelregeling, Safe Torque Off
Vermogensbereik	0.75KW-5000KW
Spanning	220v, 230v, 240v, 380v, 400v, 440v, 480v, 500v, 520v, 600v, 660v, 690v
Besturingsmodus	DTC-besturing, Vectorbesturing
Protocollen	Modbus, CanOpen, Profibus, Profinet, Ethercat, Ethernet
Garantie	24 maanden

ACS880 DTC Drive Voordelen (2.2KW-5000KW)

Directe koppelbesturingstechnologie equivalent aan ABB-systemen
Compatibel met alle sinusvormige AC-motoren, inclusief IM/PM/SynRM/Servomotoren
Vierkwadrantenomvormer met energiefeedback voor energiebesparing en minder harmonischen

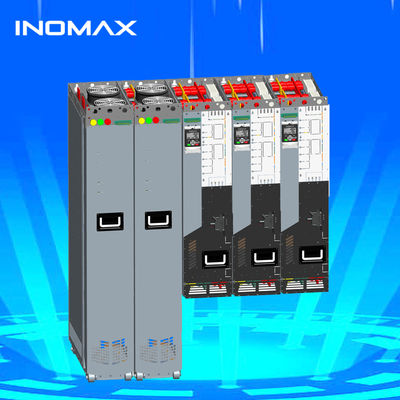

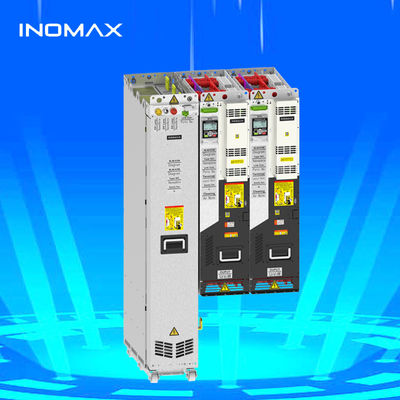

Ondersteunt stapeltype of multi-drive module configuraties
380V-690V werking van 0.75KW-5000KW
Ingebouwde EMC-filters, DC-reactoren en remeenheden
Ondersteunt meerdere communicatieprotocollen: Budbus, Profibus, ProfiNET, EtherCAT, Ethernet
2x koppel bij nulsnelheid zonder sensorbesturing
Koppelresponstijd<5ms voor sensorloze toepassingen (1% koppelherhaalbaarheid)
Nauwkeurigheid dynamische respons van de snelheidslus: 0,7%
Sensorloze snelheidsnauwkeurigheid<0,5% (elimineert sensoren in 95% van de toepassingen)
Geavanceerde zwakke magnetische besturingstechnologie voor energiebesparing en minder motorgeluid
Intelligente temperatuurgeregelde ventilator voor energie-efficiëntie en een langere levensduur van de aandrijving
Ingebouwde logische programmeerfunctie vermindert de behoefte aan externe PLC's
Voorgeconfigureerde toepassingsparameter macro's voor snellere inbedrijfstelling

Industriële toepassingen

ACS 880 met directe koppelbesturing en energiebesparende functies beschikt over vierkwadranten energieterugwinning en feedback, met ingebouwde filters en reactoren. Ideaal voor veeleisende toepassingen in:

Staalproductie
Cementproductie
Chemische verwerking
Olie- en gasoperaties
Energieopwekking
Polymeer- en rubberproductie
Pulp- en papiermolens
Suikerverwerking
Mineralen- en mijnbouwactiviteiten

Metallurgie Projectervaring

Converter staalproductieproces in Henan Yaxin Iron and Steel Plant vereiste precieze controle voor de productie van hoogwaardig gesmolten staal. Het systeem beschikt over:

4x 90KW frequentieregelaars voor 360° continue rotatie
Nauwkeurige positionering op elk punt met snelheidsregeling
Veiligheidsvergrendeling met zuurstoflans, gietwagen en dampkap
Fouttolerante werking om de huidige staalproductiecyclus te voltooien tijdens storingen
Schokbelasting en torsietrillingen buffering

Oplossingsimplementatie

Master/slave-besturingsconfiguratie met interne communicatie tussen aandrijvingen zorgt voor absolute synchronisatie van alle 4 motoren. De host-omvormer past de snelheid en koppeluitvoer aan, terwijl slave-omvormers de koppelrespons volgen, waardoor "knikken" en "schudden" worden geëlimineerd.

Walserijtoepassing

20-rol omkeerbaar molenproject met regeneratieve aandrijftechnologie:

1x 1900kW hoofdwikkelmotor
2x 2000kW wikkelmotoren
1x 250kW afwikkelmotor
690VAC ingangsspanning
Nauwkeurigheid spanningsregeling<1%
Maximale walslijnsnelheid: 600m/min
Systeemontwerp: 5x AFE + 16x SMM omvormer

Mijn Hijs Ervaring

SIEMAG TECBERG group selecteerde onze aandrijvingen voor schachthijsinstallaties die vereisen:

Lage harmonische werking
Hoog koppel bij lage frequentie
Nauwkeurige langzame snelheidsregeling voor veiligheid

Motortestbankproject

Systeem beschikt over twee motoren (MUT en DM) met door de controller beheerde snelheid en koppel, waardoor het volgende mogelijk is:

Duurzaamheid en mechanische eigenschappen testen
Temperatuurstijging en overbelastingsprestatie-evaluatie
Veldverzwakkingsprestaties en efficiëntieanalyse
Real-time weergave van spanning, stroom, koppel, snelheid, vermogen en efficiëntie

VFD-selectie voor testbank

Belangrijkste componenten:

Actieve Front End (AFE) gelijkrichter met LCL-filter (THDi<5%)
2x vermogenseenheden met 0-1000Hz uitgangsbereik (0,01Hz resolutie)
Open lus koppelrespons<20ms
Gelijkrichter Besturingseenheid (RCU) en Omvormer Besturingseenheid (ICU)

4Q Regeneratieve Aandrijfvoordelen

Aanzienlijke energiebesparing door netfeedback
Bidirectionele laadeigenschappen
Breed snelheidsaanpassingsbereik (nominaal koppel van nul tot 5-6x veldverzwakking)
Hoge koppelresponssnelheid (ms-niveau)
Anti-sleepvermogen voor multifunctioneel gebruik

Marine Lier Besturingssysteem

Xiangyanghong wetenschappelijk onderzoeksschip's 10.000m hoofdkabel lier vereist:

Harmonischen<3% om elektromagnetische interferentie te voorkomen
Hoge precisie multi-machine koördinatie van koppel
Extreem lage geleidings- en stralingsharmonischen

Toepassingen in olievelden

Veelgestelde vragen

Wat is directe koppelbesturing?

Direct Torque Control (DTC) is een geavanceerde motorbesturingsmethode die direct koppel en flux regelt zonder complexe coördinatentransformaties. Het biedt een snelle koppelrespons en hoge efficiëntie door schakelverliezen te minimaliseren.

Wat zijn de voordelen van directe koppelbesturing?

Snelle koppel- en fluxrespons op referentiewijzigingen
Hoge efficiëntie met geminimaliseerde schakelverliezen
Geen overshoot in staprespons
Geen dynamische coördinatentransformaties vereist
Geen aparte modulator nodig
Geen PI-stroomregelaars of afstemming vereist
Willekeurig schakelproces vermindert hoorbaar geluid
Automatische compensatie voor DC-spanningsvariaties
Snelle synchronisatie met draaiende machines

Welk type motor is compatibel met omvormers?

Driefasige AC-inductiemotoren zijn compatibel, bij voorkeur omvormer-grade motoren met 800V isolatie voor 200V klasse omvormers of 1600V isolatie voor 400V klasse omvormers. Match de omvormer altijd met de specificaties van de motor.

Wat zijn veelvoorkomende redenen voor motorstoring?

Industriële studies tonen aan: 41% lagergerelateerd, 37% statorgerelateerd, 10% rotorgerelateerd en 12% andere oorzaken.

Hoe selecteer je een VFD?

Overweeg motorspecificaties, toepassingsvereisten, omgevingsomstandigheden en vereiste functies zoals remmen, communicatieprotocollen en besturingsprecisie.
